油罐利舊安裝成品人孔井解決方案

282019-8
2019-8-28瀏覽:

     近年加油站改造中遇到利舊油罐安裝成品人孔井問題,優捷特公司開發出復合材料人孔井法蘭,為利舊油罐安裝成品人孔井提供了解決方案,產品如下圖:

�? 復合材料人孔井法蘭底�?.jpg

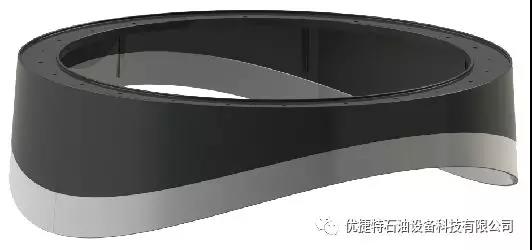

圖1 復合材料人孔井法蘭底座

一、產品特點:

    優捷特復合材料止水板法蘭(內翻邊1400型號)是采用高強度SMC一次

模壓成型,該產品具有以下優點:

  1、產品尺寸一致性好、無變形、互換性好;

  2、采用SMC模壓一次成型強度高、外觀漂亮;

  3、產品穩定性好,自動化程度高易于批量生產;

  4、和油罐匹配性好,多處對準基線易于施工;

  5、可針對不同直徑油罐進行安裝操作。

二、產品尺寸:

  1、外形尺寸:Φ1500X443mm;

  2、產品凈重:42kg;

三、產品安裝說明:

  1、把復合材料止水板法蘭(以下簡稱法蘭)抬到油罐人孔位置,對準劃線,移開法蘭,用角磨機百葉砂輪片打磨劃線區域內外各150mm,金屬油罐打磨出金屬新茬出來,玻璃鋼油罐打毛面即可。

       如下示意圖及現場操作照片:


�? 打磨區域圖示1.jpg

圖2 打磨區域圖示

�? 現場操作圖示1.jpg

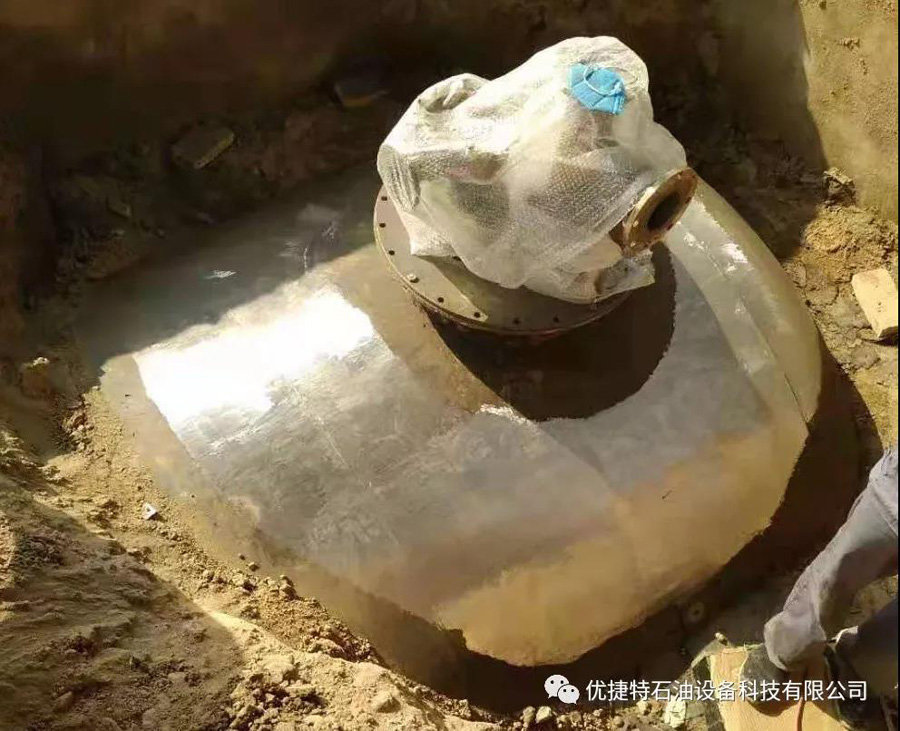

圖3 現場操作圖示

2、把法蘭內外高度100mm區域打磨成麻面,粘接區域全部麻面打磨,參照下圖:

�? 圖示中灰白色區域1.jpg

圖4 圖示中灰白色區域

3、把法蘭抬到油罐上,安裝法蘭上面對接基準線、方向箭頭對齊油罐軸線,

   如下圖:

�? 安裝示意�?.jpg

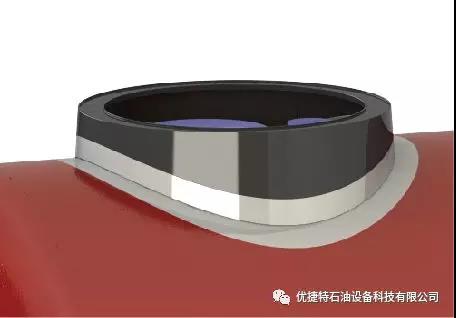

圖5 安裝示意圖

4、用干凈抹布擦干凈粘接區域或氣槍吹干凈灰塵,用粘接密封膠填縫密封。

�? 填縫示意�?.jpg

圖6 填縫示意圖

5、待粘接密封膠凝固后,如果法蘭是和SF鋼壁粘接,需要用粘鐵專用樹脂

和玻纖氈,加強粘接層采用油罐外壁相同樹脂和玻纖氈即可,請看下圖:

�? 施工粘接�?.jpg

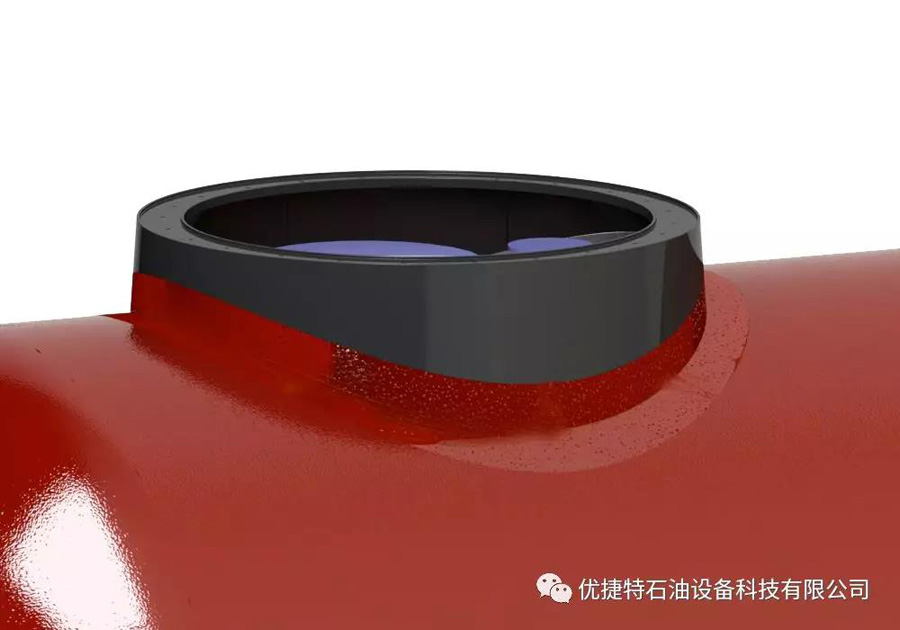

圖7 施工粘接圖

6、待粘接樹脂完全凝固即可完成法蘭的粘接工作,請看下圖:

�? 完工效果�?.jpg

圖8 完工效果圖

�? 現場施工�?.jpg

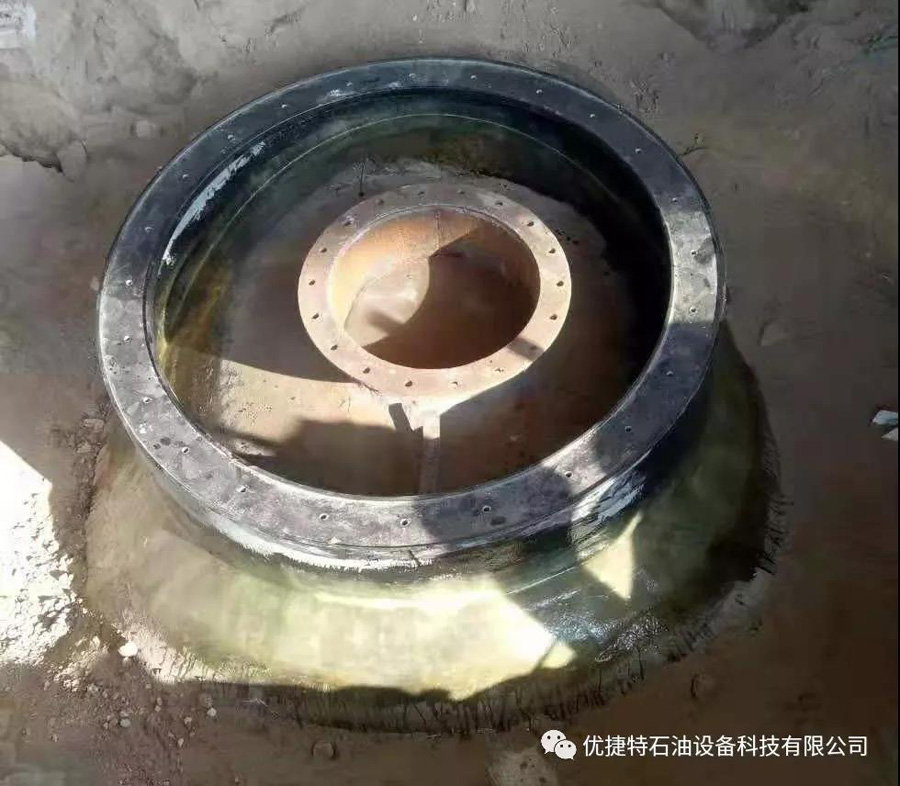

圖9 現場施工圖

�?0 安裝成品人孔井圖1.jpg

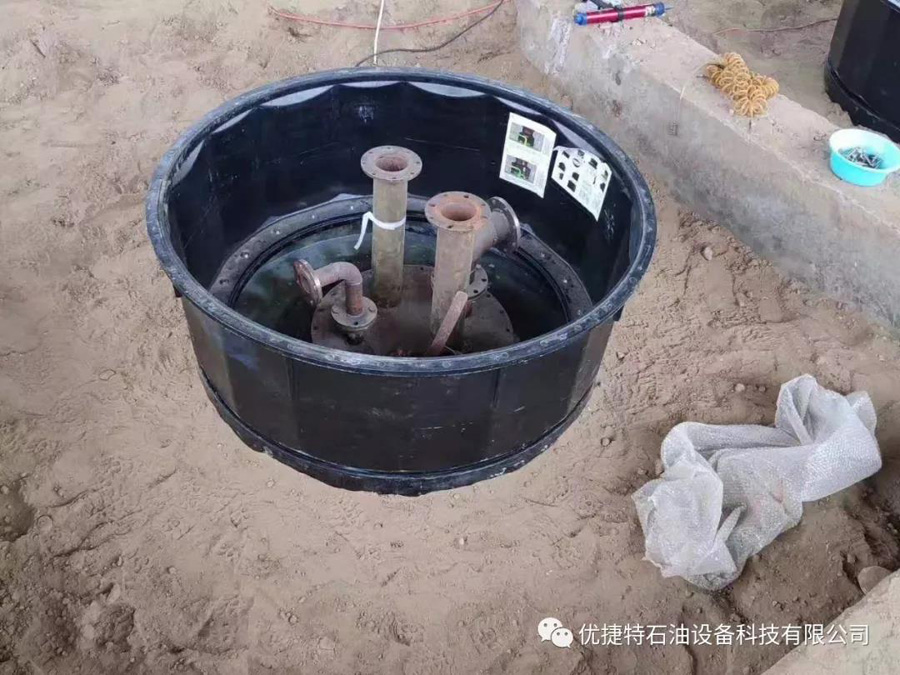

圖10 安裝成品人孔井


�?1 現場安裝照片1.jpg

圖11 現場安裝照片
